UNTERIRDISCHE VERTEILUNG / ERNEUERBARE ENERGIE
Bodenmontierte Verteiltransformatoren
Bodennahe Stromversorgung.
Mit Ihrem Projekt verbunden.
VoltGrid liefert bodenmontierte Verteiltransformatoren für unterirdische Versorgungsnetze, Gewerbe- und Industriestandorte sowie Projekte für erneuerbare Energien. Vor der Angebotserstellung werden Ein- oder Dreiphasenbetrieb, kVA-Leistung, Bemessungsspannungen, Strahl- oder Ringeinspeisung, Kabelschnittstellen und die geltenden Projektnormen geprüft.
Projektspezifische Auswahl. Übersichtliche technische Dokumentation.
01 / DIE RICHTIGE PASSFORM
Ein Transformator.
Eine koordinierte Kabelschnittstelle.
Auf einer Unterlage montierte Geräte platzieren den Transformator und seine Anschlussräume in einem Gehäuse auf Bodenhöhe. Die Anordnung muss zum Standort, zur Kabelführung und zum Bedienzugang passen.
Die Einspeiseanordnung, Anschlüsse und Schutz sind ebenso wichtig wie die Transformatornennleistung. VoltGrid hilft dabei, das Übersichtsdiagramm und die Standortanforderungen in einen definierten Geräteumfang umzuwandeln.
Design für das Kabelsystem
Bestätigen Sie Schnittstellennennwerte, Anschlussformat, Kabelbiegeraum und Eintrittsorte.
Design für den Standort
Überprüfen Sie den Gehäusezugang, die Fundamentdetails, die Korrosionsbelastung und die Wartungsabstände.
02 / KONFIGURATIONSOPTIONEN
Wählen Sie den Dienst
vor dem Gehäuse.
Verteilungslasten und erneuerbare Energien erfordern unterschiedliche technische Eingaben, auch wenn die Geräte ein ähnliches äußeres Erscheinungsbild haben.

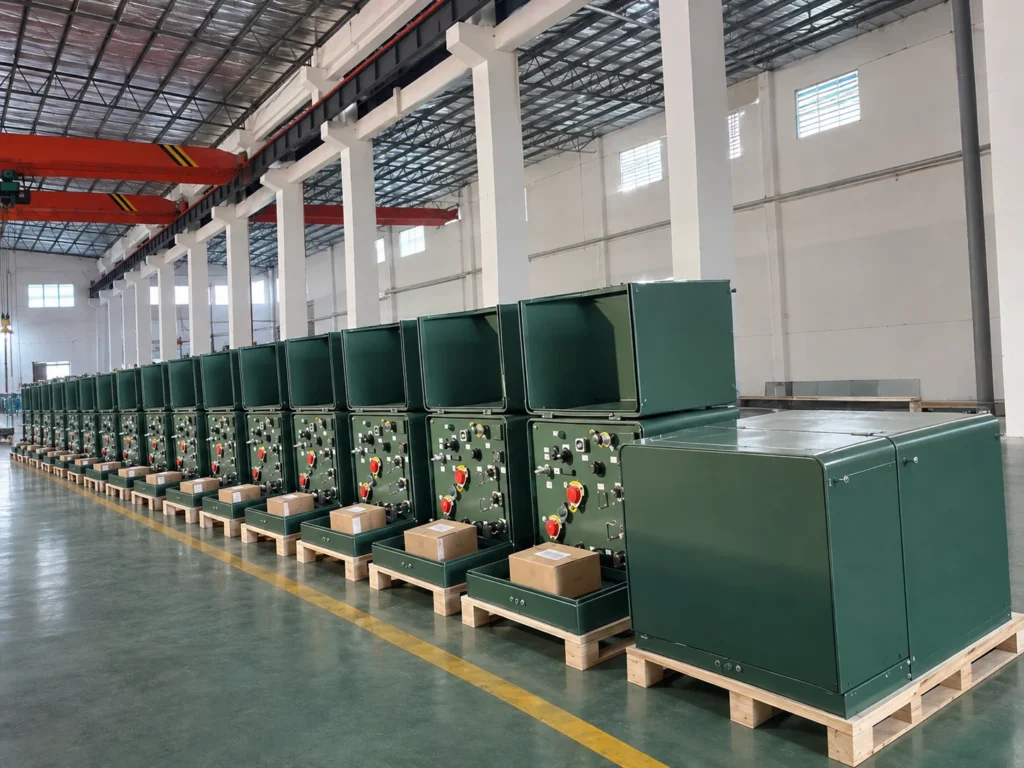

Einphasenverteilung
Ein bodennahes Format für einen bestimmten einphasigen Verteilungsdienst.
- Bestätigen Sie die Betriebsspannung und den Anschluss
- Überprüfen Sie Kabelschnittstellen und Schutzgeräte
- Gehäusezugang und Pad-Layout koordinieren

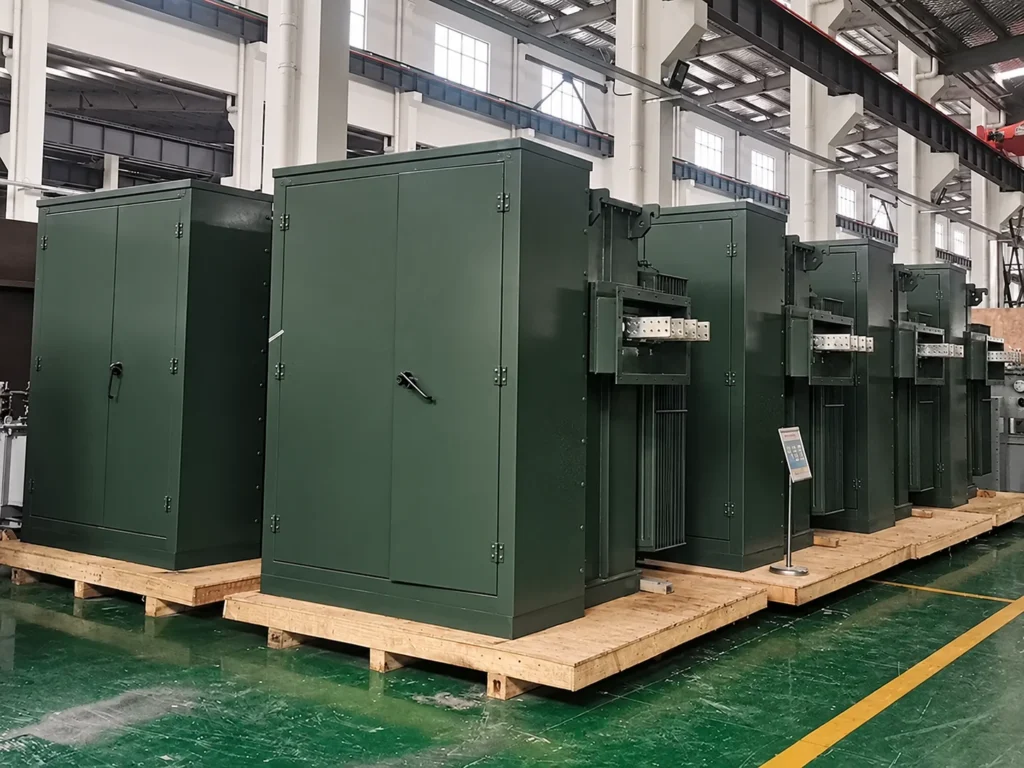

Dreiphasenverteilung
Für kabelgespeiste Einrichtungen, Campusgelände und Verteilernetze.
- Lastprofil und Transformatorleistung definieren
- Spezifizieren Sie Einspeisung, Klemmen und LV Kabel- oder Busverbindungen
- Überprüfen Sie die Schalt-, Absicherungs- und Zugangsanforderungen
- Generierung
- Sammelnetzwerk
- Netzanschluss
Steuer auf erneuerbare Energien
Projektspezifische Transformatorbewertung für erneuerbare Erzeugungs- oder Speichersysteme.
- Geben Sie die elektrischen Daten des Wechselrichters oder Generators an
- Beschreiben Sie Oberschwingungen, Lastzyklen und Leistungsflussbetrieb
- Koordinieren Sie die Spannung und den Schutz des Sammelsystems
Erneuerbare Energien und Speicher erfordern eine spezielle Überprüfung der angeschlossenen Geräte und des Betriebsprofils.
Radial- oder Schleifenvorschub?
Beginnen Sie mit dem Netzwerkdiagramm.
Geben Sie die vorgesehene Bedienanordnung und die erforderlichen Schalt- und Kabelschnittstellen an.
Radialvorschub
Ein Versorgungspfad, der den Transformator speist. Bestätigen Sie eingehende Kabelverbindungen und den erforderlichen Schutz.
Schleifenvorschub
Zusätzliche Kabelschnittstellen, die die angegebene Netzwerkanordnung unterstützen. Definieren Sie Schalt-, Isolations- und Betriebsanforderungen.
Live-Front oder Dead-Front
Wählen Sie die vom Versorgungsunternehmen oder Projekt geforderte Abschlussvereinbarung aus. Schnittstellengeometrie und Nennwerte müssen kompatibel sein.
03 / TECHNISCHE AUSWAHL
Definieren Sie die Bewertung.
Detaillierte Angaben zu den Verbindungen.
Verwenden Sie zum Erstellen der Anfrage das Übersichtsdiagramm, das Standortlayout und den Kabelplan. Die endgültige Konfiguration und die Bewertungen werden im Projektvorschlag festgelegt.
Anfrage-ChecklistePDF · Arbeitsblatt zur Projektspezifikation| Auswahlparameter | Was zu bestätigen ist |
|---|---|
| Strom- und Elektrobetrieb | kVA / MVA, Last- oder Erzeugungsprofil und etwaige harmonische Anforderungen |
| Spannungen und Anschlüsse | Primär-/Sekundärspannung, Phase, Frequenz und Vektorgruppe |
| Einspeisung & Schaltung | Radiale oder Schleifenanordnung; Schalt- und Isolationsanforderungen |
| HV Kabelschnittstellen | Live-Front-/Dead-Front-Anordnung, Schnittstellenbewertung und Kabeldetails |
| LV Verbindungen | Kabel- oder Busschnittstelle, Klemmenanordnung und Neutralleiteranforderungen |
| Schutz & Zubehör | Sicherungen, Ableiter, Anzeigen, Überwachung und spezifizierte Verriegelungen |

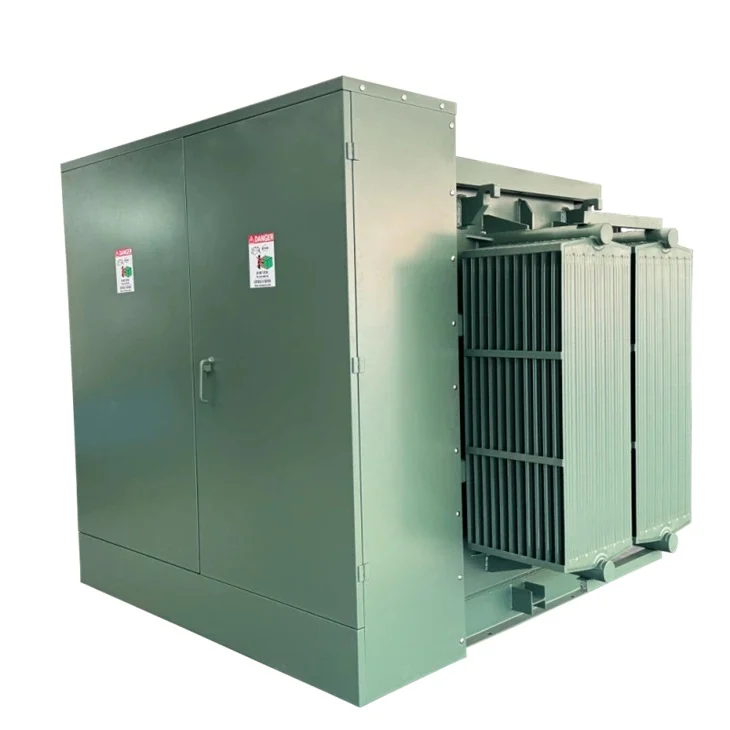

| Isolierflüssigkeit und Kühlung | Projektanforderungen für Flüssigkeit, Kühlung und Temperaturanstieg |
| Gehäuse und Pad | Material, Korrosionsschutz, Zugang, Abmessungen und Kabeleinführung |
| Effizienzanforderung | Anforderungen nach DOE oder Non-DOE? Optionen: DOE / Non-DOE. |
| Standards und Dokumentation | Anwendbare Projektnormen, Zeichnungen, Inspektions- und Testumfang |
Spezifische Bewertungen, Verfügbarkeit und Belege für die vorgeschlagene Ausrüstung werden bestätigt.
04 / ANWENDUNGEN
Umgebaut
die Art und Weise, wie Sie Strom nutzen.
Bringen Sie die Anwendung in die Spezifikation ein.
Es prägt die Ausstattung und die Schnittstellen.
Wohnbebauung
Kabelgespeiste Ortsverteilung in Hausnetzen.
Schwerpunkt: Serviceverbindungen und StandortzugriffGewerbe und Industrie
Verteilung für Einrichtungen und Geschäftsgelände.
Fokus: Kabelkapazität und WartungsraumSolar- und Windprojekte
Projektdefinierte Transformation in erneuerbaren Systemen.
Fokus: Betriebszyklen & SammelspannungBatteriespeicher
Transformatorschnittstellen zur Speicherstromumwandlung.
Fokus: Bidirektionaler Einsatz und Schutz05 / PROJEKTUNTERSTÜTZUNG
Aus Ihren Anforderungen
an eine definierte Versorgung.
Vereinbaren Sie in jeder Phase den Ausstattungsumfang, unterstützende Dokumente und Projektschnittstellen.
- 01
Ordnen Sie das Netzwerk zu
Geben Sie die Einspeiseanordnung und die Daten der angeschlossenen Geräte an.
- 02
Koordinieren Sie die Schnittstellen
Überprüfen Sie Kabelabschlüsse, LV-Verbindungen und Gehäusezugang.
- 03
Bestätigen Sie das Paket
Schutz, Zubehör und technische Dokumentation vereinbaren.
- 04
Bereiten Sie die Installation vor
Pad-Abmessungen, Handhabung, Verpackung und Lieferumfang prüfen.
06 / HÄUFIGE FRAGEN
Vor Ihnen
angeben.
Praktische Fragen zur Auswahl von Pad-montierten Transformatoren und zu Projektanforderungen.
Stellen Sie eine technische FrageWie unterscheiden sich Radial- und Schleifenvorschubanordnungen?
Die Anlagen unterscheiden sich in ihren Kabelschnittstellen und dem vorgesehenen Netzwerkbetrieb. Stellen Sie das Übersichtsschaltbild und die Schaltanforderungen bereit, damit die Transformatoranschlüsse entsprechend konfiguriert werden können.
Ist jeder Unterbautransformator für erneuerbare Energien geeignet?
Nein. Wechselrichter- oder Generatoreigenschaften, Oberschwingungsgehalt, Lastzyklen und Schutzanforderungen müssen berücksichtigt werden. Bei Speicherprojekten kann es auch zu bidirektionalen Stromflussaufgaben kommen.
Kann das Gehäuse in einer korrosiven Umgebung verwendet werden?
Geben Sie die tatsächliche Umweltbelastung und das erforderliche Material oder Beschichtungssystem an. Alle Gehäusedetails, Anschlüsse und Zubehörteile sollten für diese Umgebung überprüft werden.
Was ist erforderlich, um die Kabelkompatibilität zu bestätigen?
Geben Sie die Spannungs- und Stromanforderungen, den Anschlussstandard, die Schnittstellenabmessungen, die Leiterinformationen und die Kabeleinführungsanordnung an. Kabeletiketten oder Fotos allein beweisen möglicherweise nicht die Kompatibilität.
Welche Installationsinformationen sollten vor der Lieferung vereinbart werden?
Bestätigen Sie die Abmessungen des Fundaments und der Kabeleinführung, Arbeitsabstände, Hebevorrichtungen, Zugang und die Erdungsschnittstelle des Geräts. Die Installation muss den genehmigten Projektzeichnungen und Geräteanweisungen entsprechen.
LASSEN SIE UNS IHR NÄCHSTES PROJEKT DEFINIEREN
Ihre Anforderungen.
Unser Ausgangspunkt.
Sagen Sie uns, was Sie vorhaben. Fügen Sie „Pad Mounted Transformer“ in Ihre Nachricht ein und teilen Sie die Informationen mit, die Ihnen zur Verfügung stehen.
- Nennleistung, Spannungsverhältnis und Last-/Erzeugungsprofil
- Einspeiseanordnung, Kabelplan und Gehäuseanforderungen
- Projektstandard, Standortbedingungen und Lieferziel
Fordern Sie eine Projektbewertung an
Beginnen Sie das Gespräch mit unserem Team.
