NIEDERSPANNUNGSVERTEILUNG / DOSIERUNG / STEUERUNG
LV Verteilung
Boxen.
Jede Schaltung berücksichtigt.
Jede Verbindung geplant.
Niederspannungskästen und -platinen, die nach Ihrem Lastplan, Ihren Schutz- und Installationsanforderungen organisiert sind. Entdecken Sie Messgeräte, Stromverteilung und integrierte Schaltschrankanordnungen.
Projektspezifische Auswahl. Übersichtliche technische Dokumentation.
01 / DIE RICHTIGE PASSFORM
Ein nützliches Gehäuse
beginnt mit den Schaltkreisen.
Ein Verteilerkasten LV bringt die Einspeisung, Schutzgeräte und Abgangsstromkreise in einen definierten Verbund. Sein Design hängt von der Last, dem Fehlerniveau, der Betriebsumgebung und den Zugriffsanforderungen ab.
VoltGrid hilft bei der Festlegung des Schaltungs- und Komponentenumfangs vor der Fertigstellung des Gehäuses. Neben den ausgewählten Geräten werden auch Kabelraum, Wärmeableitung, Erdung und Dokumentation berücksichtigt.
Beginnen Sie mit einem Schaltplan
Notieren Sie die eingehende Versorgung, die ausgehenden Lasten, Schutzgeräte und Ersatzstromkreisanforderungen.
Überprüfen Sie die komplette Baugruppe
Überprüfen Sie den Gehäuseraum, die Komponentenkompatibilität, die thermischen Anforderungen und die Kurzschlussleistung gemeinsam.
VON DER VERSORGUNG BIS ZU DEN SCHALTKREISEN
- 01Eingehende LieferungSpannung · Strom · Fehlerpegel
- 02Schutz und MessungGeräte · Messung · Koordination
- 03Abgehende StromkreiseBeleuchtung · Geräte · Hilfslasten
PRODUKTFOTOGRAFIE
Niederspannungsbaugruppen.
Details im Blick.

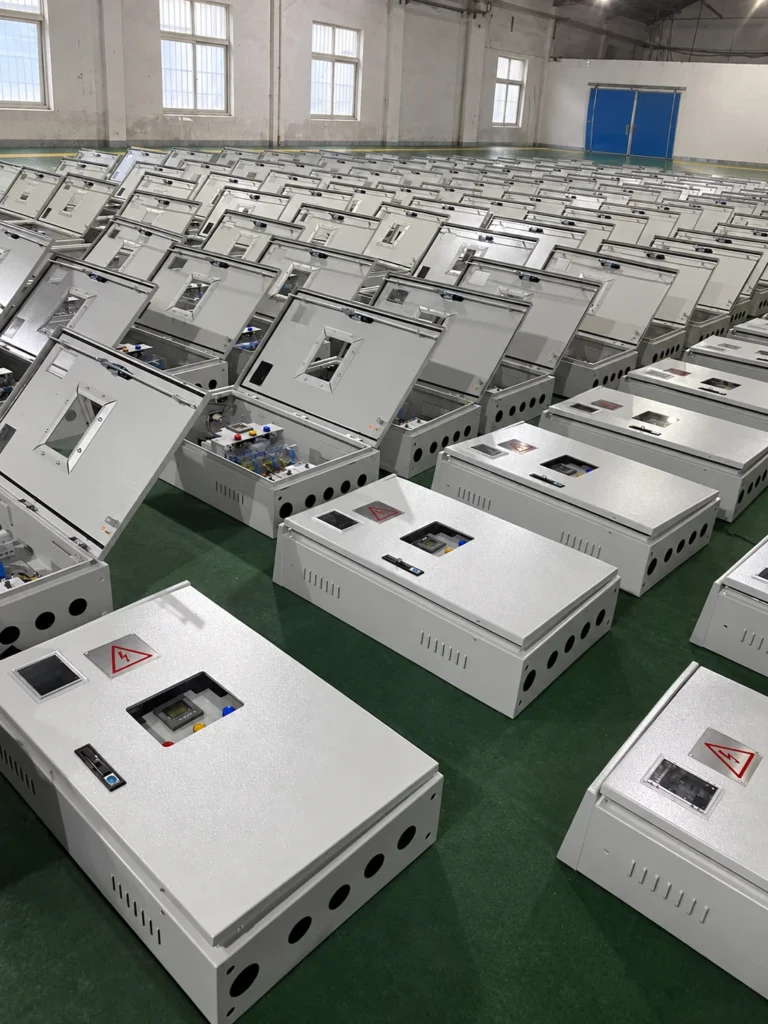

Verteilerkästen während der Montage dargestellt, mit sichtbarem Gehäusezugang, Kabeleinführungen und Instrumentenfenstern.
- Offene und geschlossene Kastenanordnungen
- Kabeleinführung und Stromkreiszugang
- Messgeräte- und Schutzgeräteschnittstellen
02 / KONFIGURATIONSOPTIONEN
Drei Ausgangspunkte
für Ihr LV-Paket.
Wählen Sie die Funktion, die Ihr Projekt am besten beschreibt, und definieren Sie dann die Schaltkreis- und Gehäuseanforderungen.
Dosierboxen
Für Anordnungen, die elektrische Mess- und spezifizierte Verteilungsfunktionen zusammenführen.
- Definieren Sie die Anzahl, den Typ und die Verbindungsmethode des Zählers
- Bestätigen Sie die Anforderungen an die Abdichtung der Versorgungsleitungen und die Fachbereiche
- Koordinieren Sie Schutzeinrichtungen und Kabelzugänge
Stromverteilertafeln
Zur Verteilung der Stromversorgung für Beleuchtung, allgemeine Stromversorgung und projektdefinierte Gerätelasten.
- Geben Sie den Last- und Ausgangsschaltplan an
- Definieren Sie die Auswahl des Leistungsschalters und die Schutzkoordination
- Berücksichtigen Sie Kabelabschluss, Wärme und zukünftige Stromkreise
Integrierte Verteilerschränke
Für Projekte, die Verteilungs-, Mess-, Überwachungs- oder spezifizierte Steuerfunktionen kombinieren.
- Identifizieren Sie die Funktionen und Verantwortungsgrenzen
- Überprüfen Sie die Steuerungs-, Überwachungs- und Hilfsschnittstellen
- Geben Sie die Blindleistungskompensation separat an
Produktumfang und Komponentenverfügbarkeit werden anhand des Schaltungsplans und der Zielanforderungen bestätigt.
Aus eingehender Versorgung
zum Endstromkreis.
Geben Sie jeden Teil der Baugruppe an, damit das Gehäuse und die Komponenten als System überprüft werden können.
Einspeise- und Sammelschienen
Anforderungen an Versorgungsanordnung, Nennstrom, Isolierung, Sammelschiene und Neutralleiter.
Ausgehender Schutz
Stromkreiswerte, Schutzfunktionen, Koordination und Reservekapazität.
Gehäuse und Verkabelung
Anforderungen an Schutzart, Trennung, Kabeleinführung, Erdung und interne Verkabelung.
03 / TECHNISCHE AUSWAHL
Drehen Sie Ihre Streckenliste um
in eine Ausrüstungsbeschreibung.
Eine Gerätebewertung allein legt nicht die Bewertung der gesamten Baugruppe fest. Beziehen Sie in die Anfrage Fehler-, Wärme- und Installationsanforderungen ein.
Anfrage-ChecklistePDF · Arbeitsblatt zur Projektspezifikation| Auswahlparameter | Was zu bestätigen ist |
|---|---|
| Versorgungssystem | Nennspannung, Phase, Frequenz und Erdungsanordnung |
| Eingehende Bewertung | Anforderungen an Eingangsstrom, Isolierung und Schutzvorrichtungen |
| Schaltungsplan | Lasttyp, Strom, Abgangsgeräte, Steuerungen und Ersatzstromkreise |
| Fehlerpflicht | Voraussichtlicher Kurzschlussstrom und angegebene Montageleistung |
| Messung und Überwachung | Zähleranordnung, Kommunikation, Sensoren und Hilfsversorgung |
| Sammelschienen und Verkabelung | Sammelschienen-/Neutralleiteranordnung, Leitergrößen und Anschlussanforderungen |
| Anlage | Innen-/Außenbereich, Schutzart, Material, Verarbeitung und Trennung |
| Installation | Wand-/Bodenmontage, Kabeleinführung, Abmessungen, Zugang und Umgebungsbedingungen |
| Überprüfung und Dokumente | Anwendbares IEC 61439-Teil oder andere Projektnormen, Zeichnungen und Überprüfungsumfang |
Spezifische Bewertungen, Verfügbarkeit und Belege für die vorgeschlagene Ausrüstung werden bestätigt.
04 / ANWENDUNGEN
Umgebaut
die Art und Weise, wie Sie Strom nutzen.
Bringen Sie die Anwendung in die Spezifikation ein.
Es prägt die Ausstattung und die Schnittstellen.
Gewerbeflächen
Verteilung und Messung für Gebäude und Gemeinschaftseinrichtungen.
Schwerpunkt: Streckenplan und ZugangIndustriestandorte
Platinen für Geräte, Beleuchtung und Hilfssysteme.
Schwerpunkt: Schutzkoordination & UmweltVersorgungs-Servicepunkte
Projektdefinierte Kundenversorgungs- und Messvereinbarungen.
Schwerpunkt: Versorgungsschnittstellen und AbdichtungEnergie & Infrastruktur
Lokale Stromverteilung und Hilfseinrichtungen für Projektstandorte.
Schwerpunkt: Gehäuse- und Überwachungsanforderungen05 / PROJEKTUNTERSTÜTZUNG
Aus Ihren Anforderungen
an eine definierte Versorgung.
Vereinbaren Sie in jeder Phase den Ausstattungsumfang, unterstützende Dokumente und Projektschnittstellen.
- 01
Definieren Sie die Schaltkreise
Stellen Sie die Versorgung, den Ladeplan und die erforderlichen Funktionen bereit.
- 02
Wählen Sie die Baugruppe aus
Koordinieren Sie Geräte, Sammelschienen, Gehäuse und Kabelraum.
- 03
Sehen Sie sich die Dokumentation an
Vereinbaren Sie Schaltpläne, Layout, Beschriftung und Verifizierungsanforderungen.
- 04
Bereiten Sie die Installation vor
Montage, Kabeleinführung, Verpackung und Lieferumfang bestätigen.
06 / HÄUFIGE FRAGEN
Vor Ihnen
angeben.
Praktische Fragen zur Auswahl von NS-Verteilerkästen und zu Projektanforderungen.
Stellen Sie eine technische FrageWas ist der Unterschied zwischen einer Messbox und einem Verteiler?
Im Mittelpunkt einer Messbox steht die Messung und die damit verbundenen Schnittstellen. Der Schwerpunkt einer Verteilertafel liegt auf dem Schutz der eingehenden und ausgehenden Stromkreise. Ein Projekt kann diese Funktionen vereinen, es sollte jedoch der vollständige Umfang angegeben werden.
Kann ich eine bevorzugte Komponentenmarke angeben?
Geben Sie in der Anfrage die bevorzugten Hersteller- und Gerätereferenzen an. Verfügbarkeit, Kompatibilität, thermische Leistung und die Anforderungen an die Montageverifizierung müssen gemeinsam überprüft werden.
Beschreibt eine IP-Schutzart die Gesamtleistung der Baugruppe?
Nein. Die Schutzart des Gehäuses ist nur eine Anforderung. Elektrische Nennwerte, Fehlerverhalten, Temperaturanstieg, Verkabelung, Zugang und Umweltverträglichkeit müssen ebenfalls überprüft werden.
Ist die Konformität mit IEC 61439 für alle LV-Boxen gleich?
Die geltenden Teile- und Nachweisanforderungen hängen von der Baugruppe und ihrem Verwendungszweck ab. Geben Sie den erforderlichen Standard und Nachweis für das angebotene Design an, anstatt davon auszugehen, dass ein Gehäuse oder ein einzelnes Gerät die Konformität der Baugruppe gewährleistet.
Können später zusätzliche Schaltkreise hinzugefügt werden?
Freier Speicherplatz allein reicht möglicherweise nicht aus. Auch Stromkapazität, Sammelschienen, thermische Grenzen, Kurzschlussverhalten und Schutzkoordination müssen den Wandel unterstützen. Geben Sie den geplanten Erweiterungsbedarf in der Anfragephase an.
LASSEN SIE UNS IHR NÄCHSTES PROJEKT DEFINIEREN
Ihre Anforderungen.
Unser Ausgangspunkt.
Sagen Sie uns, was Sie vorhaben. Fügen Sie „LV Distribution Box“ in Ihre Nachricht ein und teilen Sie die Informationen mit, die Ihnen zur Verfügung stehen.
- Versorgungsspannung, Eingangsleistung und Ausgangsstromkreisplan
- Anforderungen an Fehlerebene, Schutz, Messung und Steuerung
- Schutzart, Installationsdetails und Lieferziel
Fordern Sie eine Projektbewertung an
Beginnen Sie das Gespräch mit unserem Team.
