MITTELSPANNUNGSVERTEILUNG / -SCHUTZ
MV
Schaltanlage.
Mit Absicht wechseln.
Schützen Sie sich mit einem Plan.

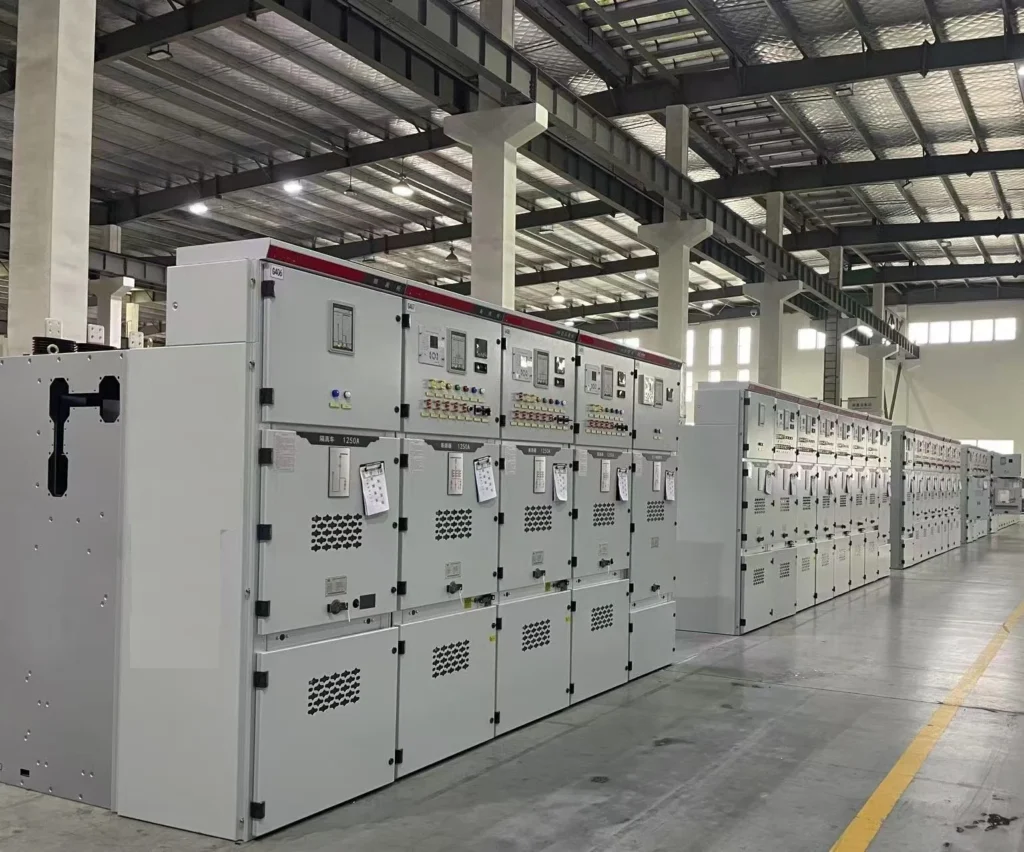

Mittelspannungsschaltanlage, konfiguriert nach Ihrem Einleitungsschaltbild, Betriebsbetrieb und Schutzschema. Überprüfen Sie gemeinsam die Isolationsanordnung, die Schaltkreisfunktionen und die Standortschnittstellen.
Projektspezifische Auswahl. Übersichtliche technische Dokumentation.
01 / DIE RICHTIGE PASSFORM
Bauen Sie die Aufstellung auf
im Netzwerk.
Mittelspannungsschaltanlagen steuern und schützen Stromkreise innerhalb eines Verteilungssystems. Die Geräteauswahl beginnt mit der Netzspannung, dem Laststrom, dem Fehlerbetrieb und den erforderlichen Betriebsfunktionen.
VoltGrid überprüft den Paneelplan, die Isolierungsanordnung und die Schutzschnittstellen anhand der Projektspezifikation. Kabelzugang, Serviceraum und Erweiterungsanforderungen sind Teil derselben Überprüfung.
Geben Sie jede Schaltkreisfunktion an
Identifizieren Sie Einspeisungen, Einspeisungen, Buskoppler, Messgeräte und andere erforderliche Funktionen, bevor Sie die Aufstellung abschließen.
Koordinieren Sie primäre und sekundäre Systeme
Nehmen Sie Schutzrelais, Messwandler, Steuerungen, Verriegelungen und Hilfsversorgungen in den Geräteumfang auf.
02 / KONFIGURATIONSOPTIONEN
Wählen Sie die Anordnung.
Definieren Sie die Panelfunktionen.
Isolierungs- und Zugangsanforderungen beeinflussen das Design. Verfügbarkeit und Eignung jeder Vereinbarung werden im Rahmen der technischen Prüfung bestätigt.
Luftisolierte Schaltanlage
Überprüfen Sie luftisolierte Anordnungen anhand der Raumaufteilung, Störungspflicht und Serviceanforderungen.
- Definieren Sie feste oder auszahlbare Anforderungen
- Überprüfen Sie Isolation, Verriegelungen und Wartungszugang
- Bestätigen Sie die Abmessungen und zukünftigen Erweiterungsbedarf
Gasisolierte Schaltanlage
Überprüfen Sie gasisolierte Anordnungen, wenn das Projekt diesen Isolierungsansatz erfordert.
- Spezifizieren Sie Spannung, Strom und Schaltfunktionen
- Isoliermedium und Umgebungsanforderungen vereinbaren
- Überprüfen Sie Serviceabläufe, Überwachung und Schnittstellen

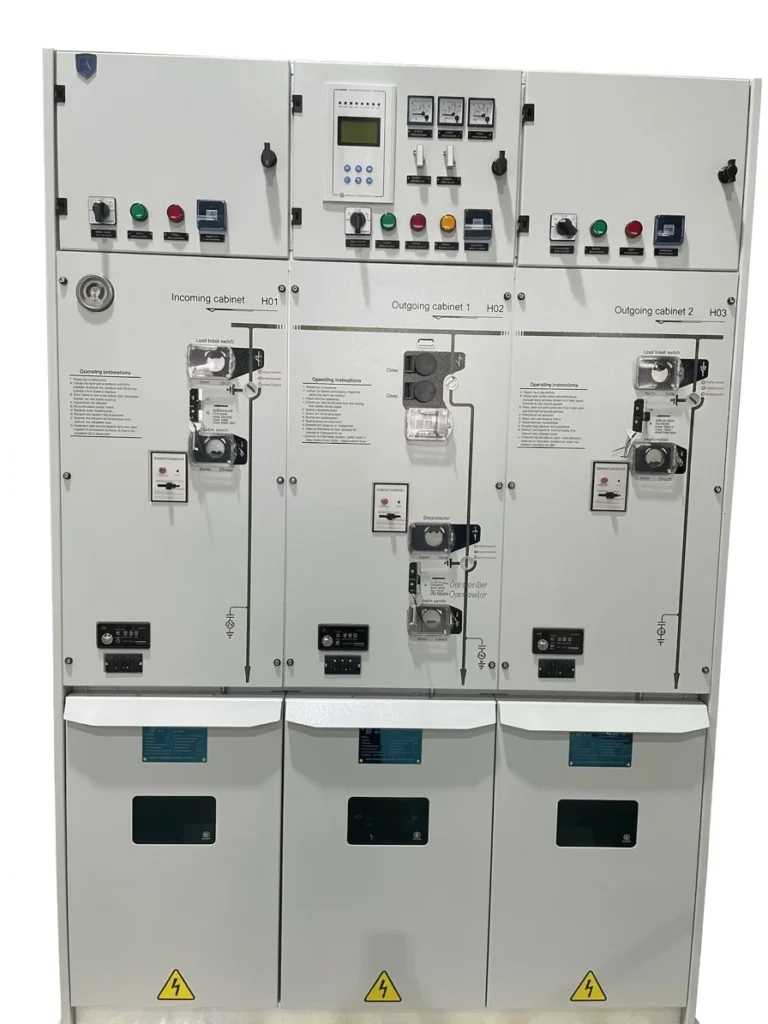

Feeder- und Ringanordnungen
Konfigurieren Sie Schaltkreisfunktionen rund um ein radiales oder ringförmiges Verteilungsschema.
- Definieren Sie Eingangs-, Ausgangs- und Transformatorkreise
- Schalt-, Erdungs- und Schutzfunktionen festlegen
- Koordinieren Sie bei Bedarf die Fernanzeige und -steuerung
RING NETWORK / REFERENZFOTOS
Ein genauerer Blick auf Ringleitungsanordnungen.
Zur visuellen Veranschaulichung ist ein Gerät mit vier Schächten abgebildet. Für jedes Projekt werden Einspeisefunktionen, Schalt-, Schutz- und Kabelschnittstellen definiert.
Visuelle Referenzen anhand der bereitgestellten Fotos bearbeitet. Die endgültigen Ausstattungsdetails werden in genehmigten Zeichnungen bestätigt.
AIS / GIS beschreibt den Isolationsansatz. Fest / ausfahrbar und radial / Ring beschreiben weitere Aspekte des Designs und sollten separat angegeben werden.
Schutz und Kontrolle
gehören in den ersten Brief.
Diese Eingaben wirken sich auf das Paneldesign, die Verkabelung und die Inbetriebnahmeanforderungen aus.
Fehlerbetrieb und Schutz
Geben Sie den voraussichtlichen Kurzschlussbetrieb, die Dauer und die erforderlichen Schutzfunktionen an.
Messung und Signale
Definieren Sie CT/VT-Anforderungen, Relaisschnittstellen, Anzeige und Kommunikation.
Zugang und Verriegelungen
Spezifizieren Sie den Betriebszugang, die Erdung, die Verriegelung und alle Anforderungen zur Störlichtbogenklassifizierung.
03 / TECHNISCHE AUSWAHL
Von einzeilig
zum Panel-Zeitplan.
Senden Sie den Netzwerkplan und den Schalttafelplan mit den elektrischen und standortbezogenen Anforderungen. Bestätigen Sie die geltenden Bewertungen und überprüften Leistungen im endgültigen Angebot.
Anfrage-ChecklistePDF · Arbeitsblatt zur Projektspezifikation| Auswahlparameter | Was zu bestätigen ist |
|---|---|
| Systemspannung | Nennspannung, höchste Gerätespannung und Isolationsniveau |
| Strom und Frequenz | Sammelschienen- und Einspeiseströme, Systemfrequenz und Lastbedingungen |
| Kurzschlussbetrieb | Kurzzeitfestigkeit, Spitzenlast, Dauer und Unterbrechungsanforderungen |
| Schaltungsplan | Einspeise-, Einspeise-, Kopplungs-, Mess- und Reserve-/Erweiterungspositionen |
| Isolierung und Anordnung | AIS / GIS, spezifiziertes Isoliermedium und feste / ausfahrbare Anforderungen |
| Schutz und Messung | Relaisfunktionen, CT/VT-Daten, Zähler und Hilfsversorgung |
| Steuerung und Verriegelung | Lokale/Fernsteuerung, Kommunikation, Signale und Betriebsverriegelungen |
| Installation | Innen-/Außenbereich, Kabeleinführung, Zugangsfreiräume und Umgebungsbedingungen |
| Tests und Beweise | Anwendbare Normen, interne Lichtbogenanforderungen (falls angegeben) und Testdokumentation |
Spezifische Bewertungen, Verfügbarkeit und Belege für die vorgeschlagene Ausrüstung werden bestätigt.
04 / ANWENDUNGEN
Umgebaut
die Art und Weise, wie Sie Strom nutzen.
Bringen Sie die Anwendung in die Spezifikation ein.
Es prägt die Ausstattung und die Schnittstellen.
Umspannwerke
Schalten und Schutz von Versorgungsstromkreisen.
Schwerpunkt: Störungsbetrieb & BetriebsfunktionenIndustrieanlagen
Steuerung von Industrieabgängen und großen elektrischen Lasten.
Schwerpunkt: Schutzkoordination und ServicezugangStandorte für erneuerbare Energien
Schaltschnittstellen innerhalb von Sammel- und Verbindungssystemen.
Schwerpunkt: Netzwerkanordnung und FernsignaleInfrastruktur & Gebäude
Mittelspannungsversorgung für Campusgelände und Großanlagen.
Schwerpunkt: Raumaufteilung und Kontinuitätsanforderungen05 / PROJEKTUNTERSTÜTZUNG
Aus Ihren Anforderungen
an eine definierte Versorgung.
Vereinbaren Sie in jeder Phase den Ausstattungsumfang, unterstützende Dokumente und Projektschnittstellen.
- 01
Überprüfen Sie die Einzelzeile
Identifizieren Sie Schaltkreisfunktionen, Nennwerte und Betriebsanforderungen.
- 02
Entwickeln Sie die Aufstellung
Koordinieren Sie Isolierung, Panelanordnung und Kabelschnittstellen.
- 03
Sekundärsysteme bestätigen
Überprüfen Sie Relais, Messgeräte, Verriegelungen und Steuerschaltpläne.
- 04
Bestätigung zustimmen
Definieren Sie Zeichnungen, Tests, Inspektions- und Inbetriebnahmeinformationen.
06 / HÄUFIGE FRAGEN
Vor Ihnen
angeben.
Praktische Fragen zur Auswahl von MS-Schaltanlagen und zu Projektanforderungen.
Stellen Sie eine technische FrageWie wähle ich zwischen AIS und GIS?
Berücksichtigen Sie die elektrische Leistung, den verfügbaren Platz, die Umgebung, die Servicestrategie und die Projektanforderungen. Auch das Isoliermedium und die Umweltauflagen müssen angegeben werden. Die richtige Wahl basiert auf der vollständigen Installation.
Sind feste und ausfahrbare Designs die gleichen wie AIS und GIS?
Nein. Fest oder ausfahrbar beschreibt eine Vorrichtungszugangs- oder -entfernungsanordnung, während AIS oder GIS den Isolierungsansatz beschreiben. Geben Sie beide Anforderungen an, sofern sie für das Projekt relevant sind.
Welche Informationen werden für ein Schutzpaket benötigt?
Stellen Sie das Übersichtsdiagramm, Informationen zur Fehlerebene, die Schutzphilosophie, CT-/VT-Anforderungen, Hilfsversorgungen und alle Relais- oder Kommunikationspräferenzen bereit. Einstellungen und Koordination sind durch den zuständigen Schutzingenieur festzulegen.
Erfolgt die Störlichtbogenklassifizierung automatisch?
Nein. Geben Sie bei Bedarf Klassifizierung, Zugänglichkeit, Prüfstrom und -dauer an und überprüfen Sie unterstützende Nachweise für das angebotene Design. Auch die Installationsbedingungen und Druckentlastungsvorkehrungen müssen überprüft werden.
Kann eine Aufstellung später erweitert werden?
Erweiterungsbedarf sollte bereits in der ersten Entwurfsphase ermittelt werden. Sammelschienenschnittstellen, Feldanordnung, Platzbedarf und Ausfallanforderungen müssen für die geplante Erweiterung geeignet sein.
LASSEN SIE UNS IHR NÄCHSTES PROJEKT DEFINIEREN
Ihre Anforderungen.
Unser Ausgangspunkt.
Sagen Sie uns, was Sie vorhaben. Fügen Sie „MV Schaltanlagen“ in Ihre Nachricht ein und teilen Sie die Informationen mit, die Ihnen zur Verfügung stehen.
- Übersichtsdiagramm, Schalttafelplan und Spannungsklasse
- Bus-/Abzweigströme, Kurzschlussbetrieb und Schutzanforderungen
- Installationslayout, Steuerschnittstellen und geltende Standards
Fordern Sie eine Projektbewertung an
Beginnen Sie das Gespräch mit unserem Team.
