TRANSMISIÓN / GENERACIÓN / INDUSTRIA

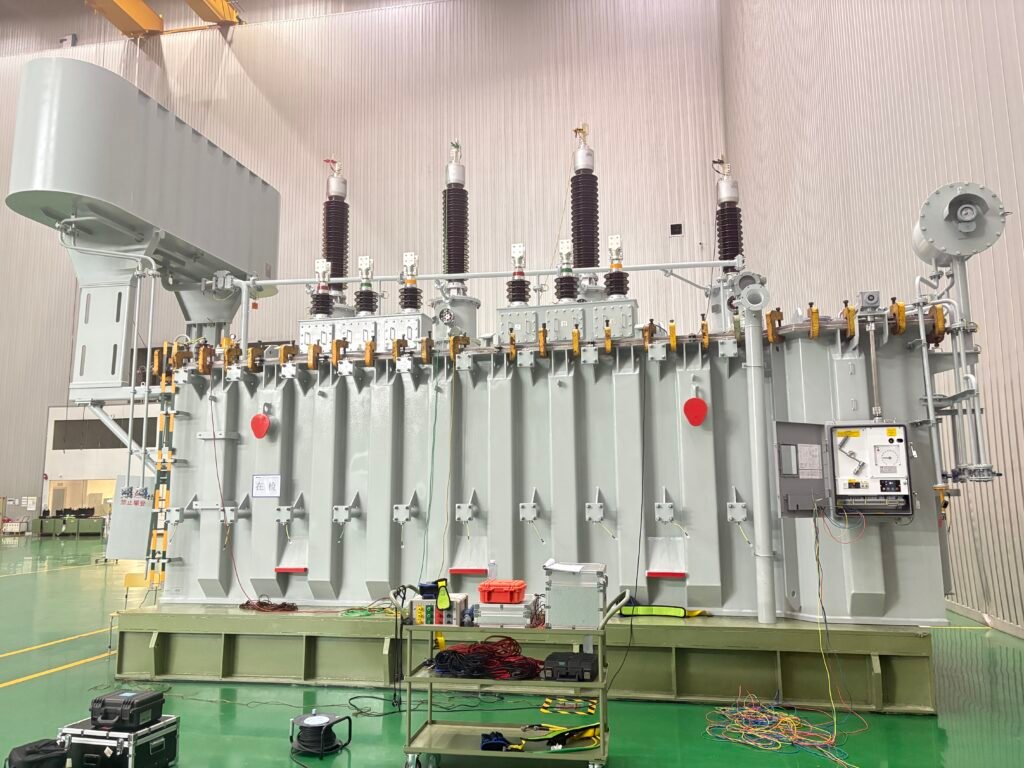

Transformadores de potencia.
Construido en torno a las demandas
de su sistema de energía.
VoltGrid suministra transformadores de potencia sumergidos en aceite para subestaciones de redes eléctricas, generación e instalaciones industriales. Comparta la potencia en MVA, la relación de tensiones, el régimen de funcionamiento y las interfaces de la instalación para coordinar el alcance del suministro, la documentación técnica y los requisitos de entrega de su proyecto.
Selección específica del proyecto. Documentación técnica clara.
01 / EL AJUSTE ADECUADO
La conexión entre
generación y demanda.
Los transformadores de potencia conectan niveles de voltaje a través de un sistema de energía. Su función puede variar desde una subestación de servicios públicos hasta una conexión de generador o un gran suministro industrial.
VoltGrid coordina el alcance del equipo en torno a sus estudios de red, condiciones de operación y diseño del sitio. La refrigeración, la regulación de voltaje, las interfaces de protección y las limitaciones de transporte se revisan como parte de una especificación.
Comenzar con el sistema
La relación de voltaje, la impedancia y los requisitos de conexión establecen la base para el diseño.
Plan más allá de la placa de identificación
Considere las pérdidas, las interfaces del sitio, las dimensiones de transporte y el acceso de mantenimiento en conjunto.
02 / OPCIONES DE CONFIGURACIÓN
Definir el deber.
Luego defina el diseño.
Diferentes tareas crean diferentes prioridades de diseño. Comparta la disposición de la red para que el transformador propuesto refleje cómo funcionará.
Transformadores de subestaciones
Para transformación de tensión dentro de subestaciones de transmisión y distribución.
- Igualar potencia nominal, relación de voltaje y niveles de aislamiento
- Regulación de coordenadas, impedancia y operación en paralelo
- Revisión de bushings, cajas de cables e interfaces de protección.
Transformadores elevadores de generador
Para conectar la tensión del lado del generador a una red de mayor tensión.
- Proporcionar las clasificaciones del generador y la disposición de conexión.
- Definir servicio operativo, rango de voltaje y necesidades de enfriamiento
- Coordinar terminales lado generador y protección de red
Transformadores de potencia industriales
Para suministro de energía primaria a instalaciones industriales con un servicio de proceso definido.
- Describir el perfil de carga y la expansión planificada.
- Identificar armónicos o condiciones de funcionamiento inusuales
- Acordar requisitos de acceso, servicio e integración
Las tareas especiales, los devanados auxiliares y los perfiles de carga inusuales se revisan individualmente antes de proponer una configuración.
03 / SELECCIÓN TÉCNICA
Especificar el sistema.
Revisar las interfaces.
Una consulta completa conecta las clasificaciones eléctricas con el servicio operativo y los detalles de instalación. Los valores garantizados pertenecen a la hoja de datos del proyecto acordada.
Lista de verificación de consultasPDF · Hoja de trabajo de especificación del proyecto| Parámetro de selección | Qué confirmar |
|---|---|
| Potencia nominal | Requerido MVA, servicio continuo, perfil de carga y margen de expansión |
| Tensión y frecuencia | HV / LV clasificaciones, rango de voltaje de operación y frecuencia del sistema |
| Conexiones | Grupo vectorial, disposición del neutro y cualquier devanado terciario |
| Impedancia y pérdidas | Requisitos del estudio del sistema y base de evaluación de pérdidas acordada |
| Enfriamiento | Etapas de refrigeración, límites ambientales, auxiliares y requisitos de redundancia |
| Cambio de toque | Disposición, rango, pasos y controles en carga o fuera de circuito |
| Interfaces del sitio | Conexiones de pasacables o cables, espacios libres, cimentación y puesta a tierra |
| Monitoreo y protección | Temperatura, nivel de líquido, presión, relés y señales de control |
| Normas e inspección | Estándares de proyecto aplicables, cronograma de pruebas y requisitos de testificación |
Se confirman las calificaciones específicas, la disponibilidad y la evidencia de respaldo para el equipo propuesto.
04 / APLICACIONES
Construido alrededor
la forma en que usas el poder.
Incorporar la aplicación a la especificación.
Da forma a los equipos y las interfaces.
Subestaciones de servicios públicos
Refuerzo de red, sustitución y nuevas subestaciones.
Enfoque: Regulación de voltaje y coordinación de sistemasGeneración de energía
Interfaces de transformador entre generación y red.
Enfoque: Servicio del generador y requisitos de redColección renovable
Subestaciones centrales al servicio de proyectos de energía renovable.
Enfoque: Perfil de carga y estudios de conexiónRedes industriales
Suministros primarios para plantas y grandes cargas de procesos.
Enfoque: Servicio operativo y expansión05 / APOYO AL PROYECTO
De tus requerimientos
a un suministro definido.
Acordar el alcance del equipo, los documentos de respaldo y las interfaces del proyecto en cada etapa.
- 01
Revisar la especificación
Establecer capacidades de red, funciones y estándar del proyecto.
- 02
Aceptar las interfaces
Revisar planos, refrigeración, controles y límites de transporte.
- 03
Confirmar el alcance de la prueba
Definir puntos de inspección y los informes requeridos.
- 04
Coordinar entrega
Plano de embalaje, accesorios, manipulación y documentación de obra.
06 / PREGUNTAS COMUNES
Antes de ti
especifique.
Preguntas prácticas sobre la selección de transformadores de potencia y requisitos del proyecto.
Haga una pregunta técnica¿En qué se diferencia un transformador de potencia de un transformador de distribución?
Los nombres suelen describir el deber en la red. Un transformador de potencia comúnmente sirve para transferencia de energía a granel o para una subestación importante, mientras que un transformador de distribución suministra a un nivel de distribución local. La selección real debe seguir el voltaje, la carga y las especificaciones del proyecto.
¿Se puede utilizar un transformador para el servicio elevador del generador?
Se debe especificar el transformador para la conexión del generador y de la red. Comparta las clasificaciones del generador, el rango de voltaje, la disposición de las conexiones y el servicio operativo para que se puedan revisar el diseño y las interfaces.
¿Cómo se debe seleccionar la disposición de enfriamiento?
Base la selección de enfriamiento en la carga continua, las condiciones ambientales, los límites de temperatura y la disponibilidad de energía auxiliar. Acuerde la clasificación en cada etapa de enfriamiento y cualquier requisito de redundancia en la propuesta.
¿Qué documentos deben acompañar al equipo?
Acordar un cronograma de documentos que cubra la hoja de datos, disposición general, detalles del terminal, dibujos de control, informes de prueba e instrucciones de manejo. El paquete exacto depende del alcance del equipo y del contrato.
¿Qué determina el plan de entrega?
La revisión del diseño, la disponibilidad de materiales, los requisitos de inspección, las dimensiones de envío y el destino afectan el plan. Confirmar el cronograma según el alcance técnico y los términos de entrega acordados.
DEFINEMOS TU PRÓXIMO PROYECTO
Sus requisitos.
Nuestro punto de partida.
Cuéntanos qué estás planeando. Incluye “Transformador de potencia” en tu mensaje y comparte la información que tengas disponible.
- Nominal MVA, relación de tensión y diagrama unifilar
- Requisitos de refrigeración, cambio de tomas y interfaz del sitio
- Estándar del proyecto, destino y fecha prevista de entrega
Solicitar una revisión del proyecto
Inicia la conversación con nuestro equipo.
